ffmpeg example 2.视频编码

调试ffmpeg源码教程



今天用Xcode调试分析 encode_video.c

配置ffmpeg 支持libx264和h264_videotoolbox来进行视频编码

1
2
3
4
cd ffmpeg
./configure  --disable-optimizations --disable-stripping --enable-debug=3 --disable-doc --enable-libx264 --enable-gpl --enable-videotoolboxm
make -j 16
make examples

如果没有libx264， 通过 Homebrew 安装一下

1
brew install x264

ffmpeg 通过pkg-config可以找到x264对应的头文件和库的路径

1
2
➜  ffmpeg git:(master) ✗ pkg-config --libs --cflags x264
-DX264_API_IMPORTS -I/opt/homebrew/Cellar/x264/r3060/include -L/opt/homebrew/Cellar/x264/r3060/lib -lx264

配置Xcode

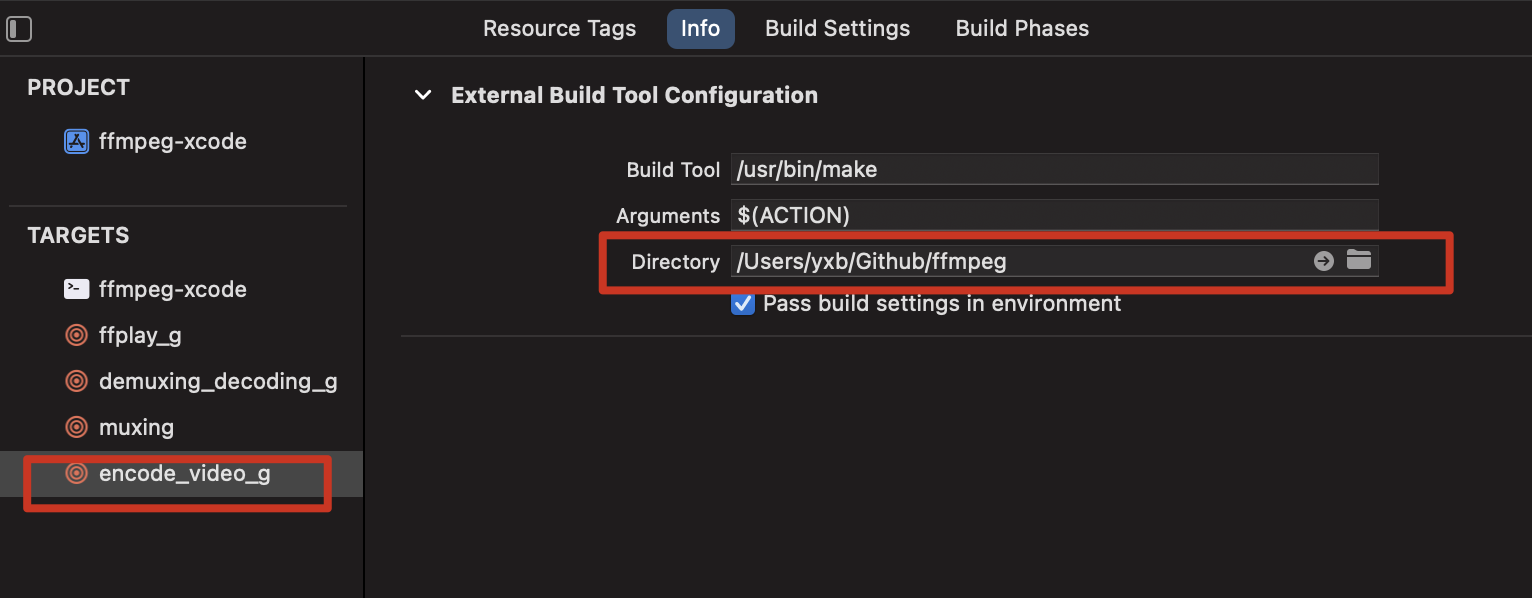

添加target，配置路径

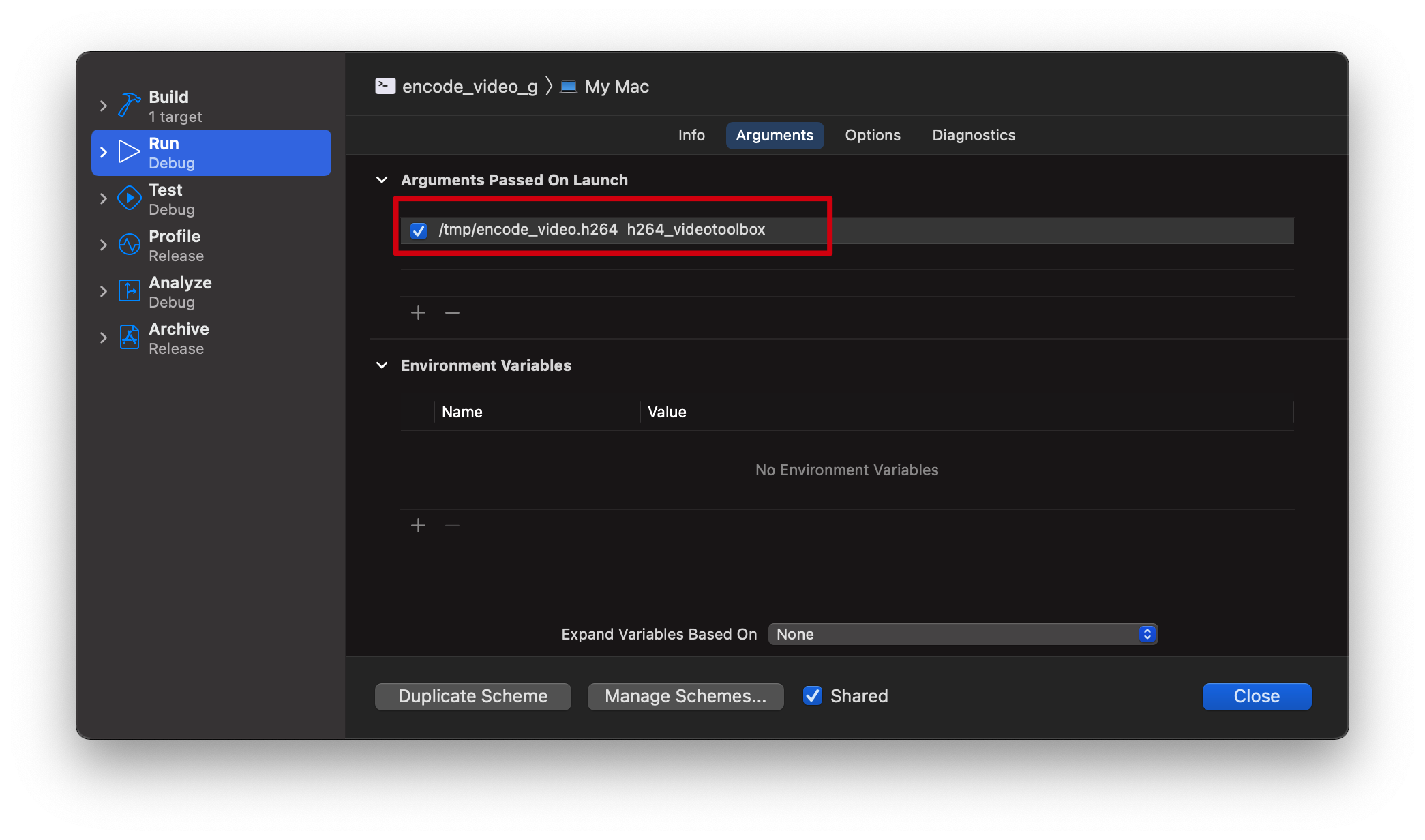

配置可执行文件，启动参数

encode_video_g 接受两个参数，

  1. 视频编码数据的写入路径

  2. 编码器名字（libx264 libx264rgb h264_videotoolbox）

我们使用h264编码器，查看ffmpeg 支持的h264编码器

1
2
ffmpeg -codecs | grep 264
DEV.LS h264                 H.264 / AVC / MPEG-4 AVC / MPEG-4 part 10 (encoders: libx264 libx264rgb h264_videotoolbox )

源码分析

main函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
int main(int argc, char **argv)
{
    const char *filename, *codec_name;
    const AVCodec *codec;
    AVCodecContext *c= NULL;
    int i, ret, x, y;
    FILE *f;
    AVFrame *frame;
    AVPacket *pkt;
    uint8_t endcode[] = { 0, 0, 1, 0xb7 };

    if (argc <= 2) {
        fprintf(stderr, "Usage: %s <output file> <codec name>\n", argv[0]);
        exit(0);
    }
    filename = argv[1];
    codec_name = argv[2];

    /* 根据编码器名字，找到对应的编码器，编码器的名字如libx264,h264_videotoolbox */
    codec = avcodec_find_encoder_by_name(codec_name);
    if (!codec) {
        fprintf(stderr, "Codec '%s' not found\n", codec_name);
        exit(1);
    }
    /* 创建编码器上下文 */
    c = avcodec_alloc_context3(codec);
    if (!c) {
        fprintf(stderr, "Could not allocate video codec context\n");
        exit(1);
    }
    /* 创建 pkt 用于保存编码后的数据 */
    pkt = av_packet_alloc();
    if (!pkt)
        exit(1);
    /* 配置编码参数 */
    //码率400000
    c->bit_rate = 400000;
    //编码分辨率，宽高必须能被2整除
    c->width = 352;
    c->height = 288;
    /*
     编码的时间基,可以理解为刻度，与 pts 有关
     (AVRational){1, 25} 将1秒钟分成25份，每一份代表 1/25 秒
     */
    c->time_base = (AVRational){1, 25};
    /* 编码帧率 25 帧 */
    c->framerate = (AVRational){25, 1};

    /* 关键帧间隔，每10帧产生一个关键帧, 如果frame->pict_type 被设置为AV_PICTURE_TYPE_I
     gop_size的值会被忽略，编码器不产出B帧和P帧，只会编码I帧
     */
    c->gop_size = 10;
    /* b帧的个数，实时通信一般设置为0 */
    c->max_b_frames = 1;
    /* 编码的数据源的格式，yuv420p */
    c->pix_fmt = AV_PIX_FMT_YUV420P;
    /* 如果使用h264编码器，设置preset 为slow */
    if (codec->id == AV_CODEC_ID_H264)
        av_opt_set(c->priv_data, "preset", "slow", 0);

    /*
     打开编码器
     */
    ret = avcodec_open2(c, codec, NULL);
    if (ret < 0) {
        fprintf(stderr, "Could not open codec: %s\n", av_err2str(ret));
        exit(1);
    }
    /* 打开输出文件 */
    f = fopen(filename, "wb");
    if (!f) {
        fprintf(stderr, "Could not open %s\n", filename);
        exit(1);
    }
    /* 创建AVFrame用于存放待编码的数据，yuv */
    frame = av_frame_alloc();
    if (!frame) {
        fprintf(stderr, "Could not allocate video frame\n");
        exit(1);
    }
    /* 设置frame 的颜色格式，宽高 */
    frame->format = c->pix_fmt;
    frame->width  = c->width;
    frame->height = c->height;
    /* 根据上面设置的参数，给frame 内部的 buf 分配内存 */
    ret = av_frame_get_buffer(frame, 0);
    if (ret < 0) {
        fprintf(stderr, "Could not allocate the video frame data\n");
        exit(1);
    }

    /* 编码1秒钟的数据，上面设置的编码帧率是 25 帧  */
    for (i = 0; i < 25; i++) {
        fflush(stdout);
        /*
         确保frame中的数据是可写的。
         刚开始调用 av_frame_get_buffer()，frame中的数据是可写的。
         后面将frame送给编码器去编码，可能被编码器引用，此时frame是不可写的。
         调用av_frame_make_writable()会检查frame 是否可写，
         如果不可写，会给frame内部重新创建新的buffer。
         */
        ret = av_frame_make_writable(frame);
        if (ret < 0)
            exit(1);

        /* 给frame填充数据，我们设置的是yuv420，这里填充假数据 */
        /* Y */
        for (y = 0; y < c->height; y++) {
            for (x = 0; x < c->width; x++) {
                frame->data[0][y * frame->linesize[0] + x] = x + y + i * 3;
            }
        }
        /* Cb and Cr */
        for (y = 0; y < c->height/2; y++) {
            for (x = 0; x < c->width/2; x++) {
                frame->data[1][y * frame->linesize[1] + x] = 128 + y + i * 2;
                frame->data[2][y * frame->linesize[2] + x] = 64 + x + i * 5;
            }
        }

        /*
         设置frame的pts
         我们设置的是每秒25帧
         对应的时间转成秒是 pts * av_q2d(c->time_base)
         */
        frame->pts = i;

        /*
         将frame 送给编码器编码，将编码后的数据写入文件
         */
        encode(c, frame, pkt, f);
    }

    /*
     冲洗编码器，将剩余的编码后的数据读出来，写入文件
     */
    encode(c, NULL, pkt, f);

    /* Add sequence end code to have a real MPEG file.
       It makes only sense because this tiny examples writes packets
       directly. This is called "elementary stream" and only works for some
       codecs. To create a valid file, you usually need to write packets
       into a proper file format or protocol; see muxing.c.
     */
    if (codec->id == AV_CODEC_ID_MPEG1VIDEO || codec->id == AV_CODEC_ID_MPEG2VIDEO)
        fwrite(endcode, 1, sizeof(endcode), f);

    //关闭文件
    fclose(f);
    //释放资源
    avcodec_free_context(&c);
    av_frame_free(&frame);
    av_packet_free(&pkt);

    return 0;
}

  1. 从命令行中输出文件的路径， 使用的编码器名字

  2. 根据名字找到对应的编码器

  3. 创建编码器上下文，设置编码器的参数（码率，时间基，帧率，宽高，颜色格式，b帧个数）

  4. 打开编码器

  5. 创建AVFrame 保存待编码的数据

  6. 创建AVPacket保存编码后的数据

  7. 编码1秒钟的数据

  8. 冲洗编码器，将剩余数据读出

  9. 关闭文件，释放资源

encode

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
static void encode(AVCodecContext *enc_ctx, AVFrame *frame, AVPacket *pkt,
                   FILE *outfile)
{
    int ret;

    /* send the frame to the encoder */
    if (frame)
        printf("Send frame %3"PRId64"\n", frame->pts);

    //给编码器送frame
    ret = avcodec_send_frame(enc_ctx, frame);
    if (ret < 0) {
        fprintf(stderr, "Error sending a frame for encoding\n");
        exit(1);
    }

    while (ret >= 0) {
        //从编码器读pkt
        ret = avcodec_receive_packet(enc_ctx, pkt);
        if (ret == AVERROR(EAGAIN) || ret == AVERROR_EOF)
        {
            //EAGAIN 代表需要继续送入 frame 才可以开始读取
            //AVERROR_EOF 代表编码器已经没有数据可以读了
            return;
        }
        else if (ret < 0) {
            fprintf(stderr, "Error during encoding\n");
            exit(1);
        }

        printf("Write packet %3"PRId64" (size=%5d)\n", pkt->pts, pkt->size);
        //将编码后的数据写入文件
        fwrite(pkt->data, 1, pkt->size, outfile);
        //取消引用pkt
        av_packet_unref(pkt);
    }
}

  1. 调用   avcodec_send_frame 给编码器送frame

  2. 循环调用avcodec_receive_packet 从编码器读pkt

    • EAGAIN 代表需要继续送入 frame 才可以开始读取

    • AVERROR_EOF 代表编码器已经没有数据可以读了,例如传入空的frame，对编码器进行了flush操作

  3. 将编码后数据写入文件

  4. 取消引用pkt

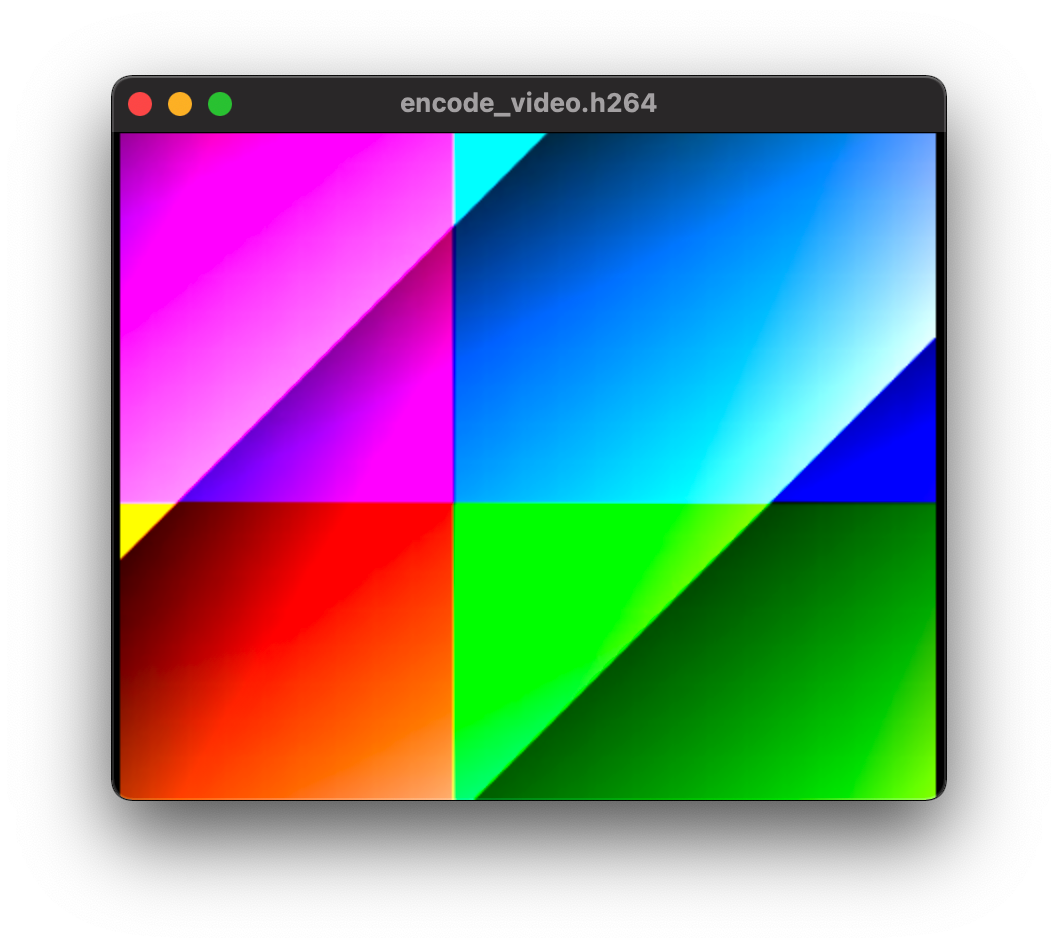

最后输出的文件，可以使用ffplay 进行播放

1
➜  /tmp ffplay -i encode_video.h264
