mac上通过 doxygen + graphviz生成函数调用图

发表于2022-03-26

|浏览量:

1 2	brew install doxygen brew install doxygen --cask

1	brew install graphviz

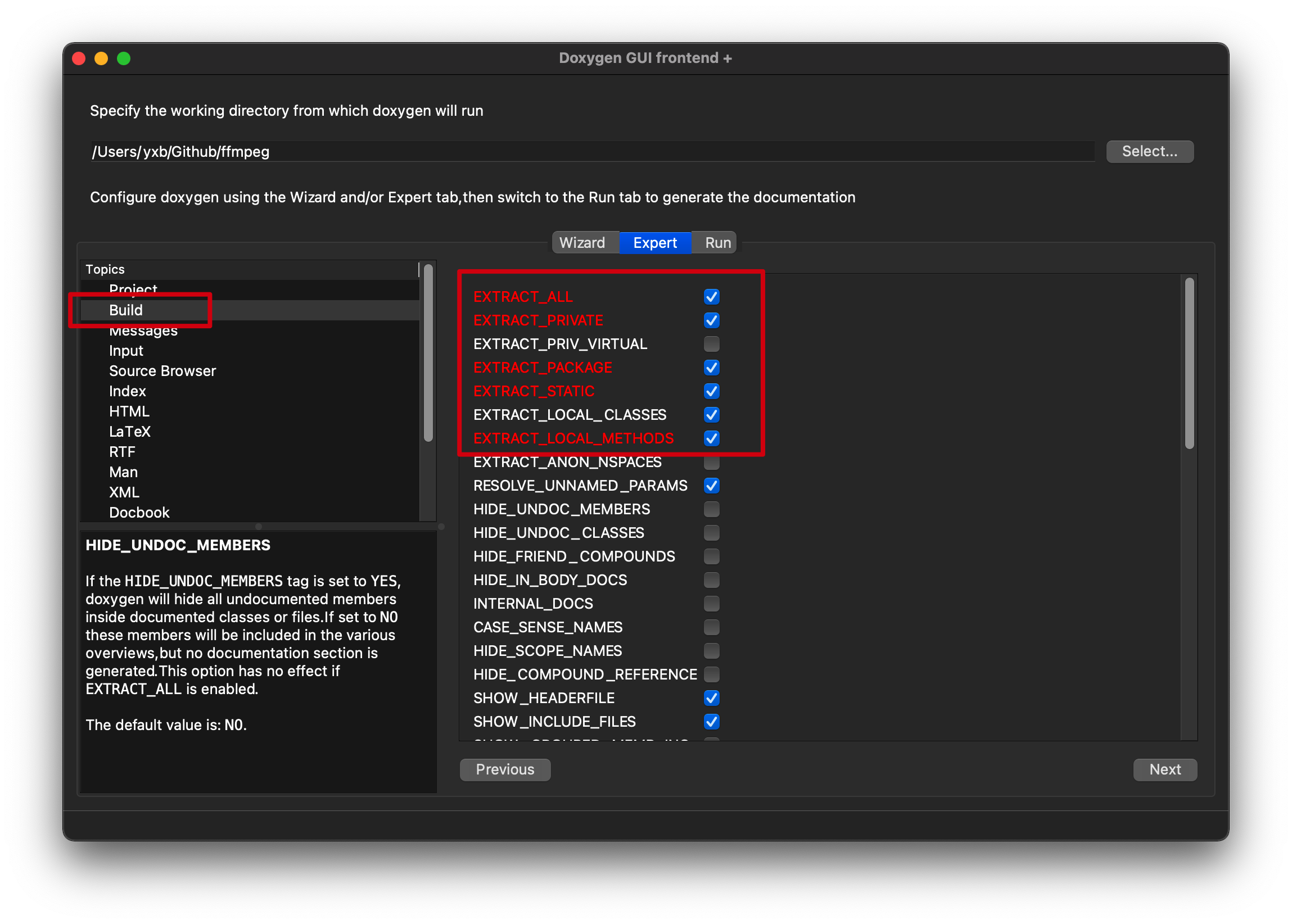

配置doxygen

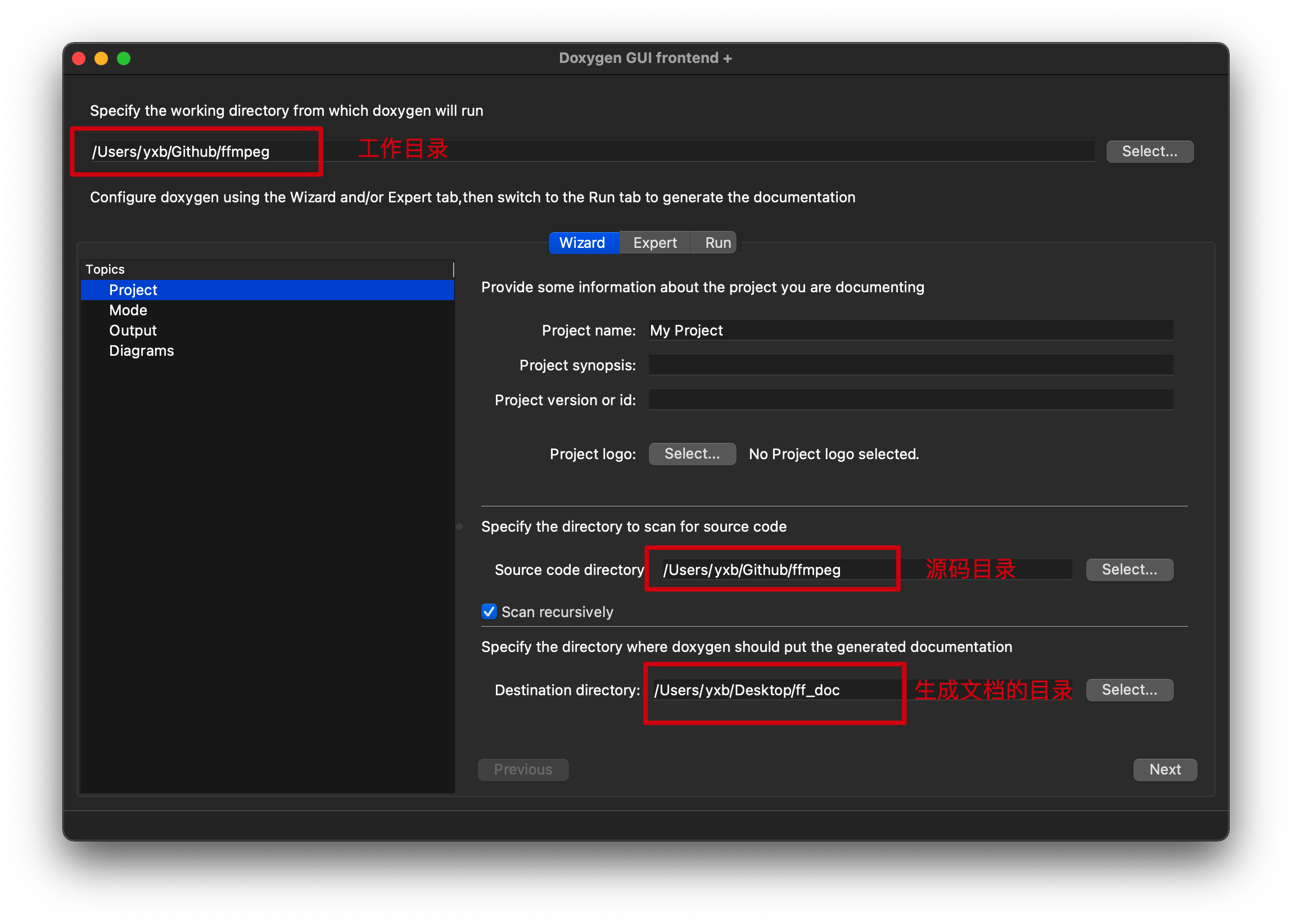

配置工作目录，源码目录，生成文档目录

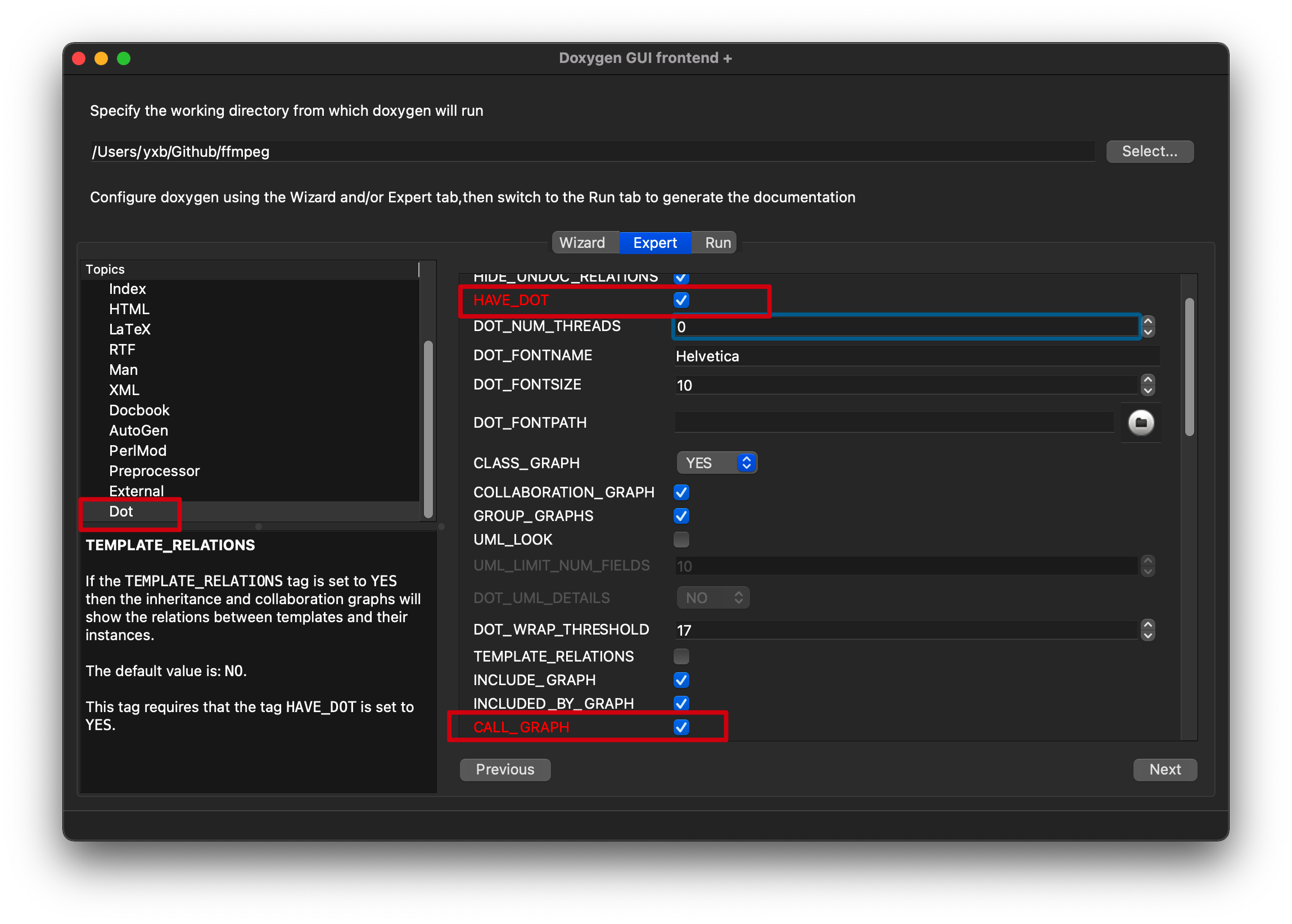

配置DOT_PATH

1 2	➜ ~ which dot /opt/homebrew/bin/dot

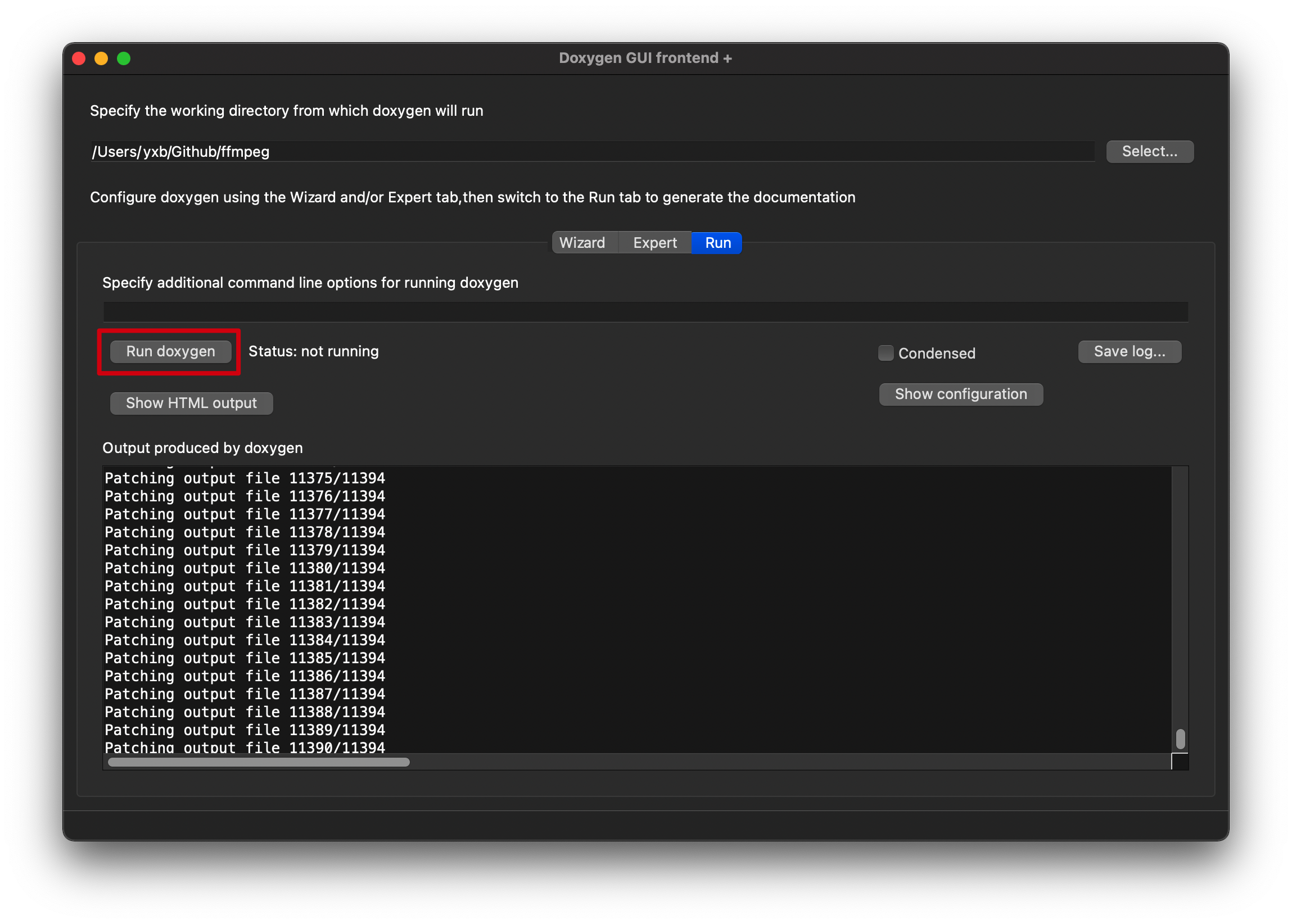

生成文档和函数调用图

查看函数调用图

➜  ff_doc ls
html  latex
➜  ff_doc cd html
➜  html open index.html

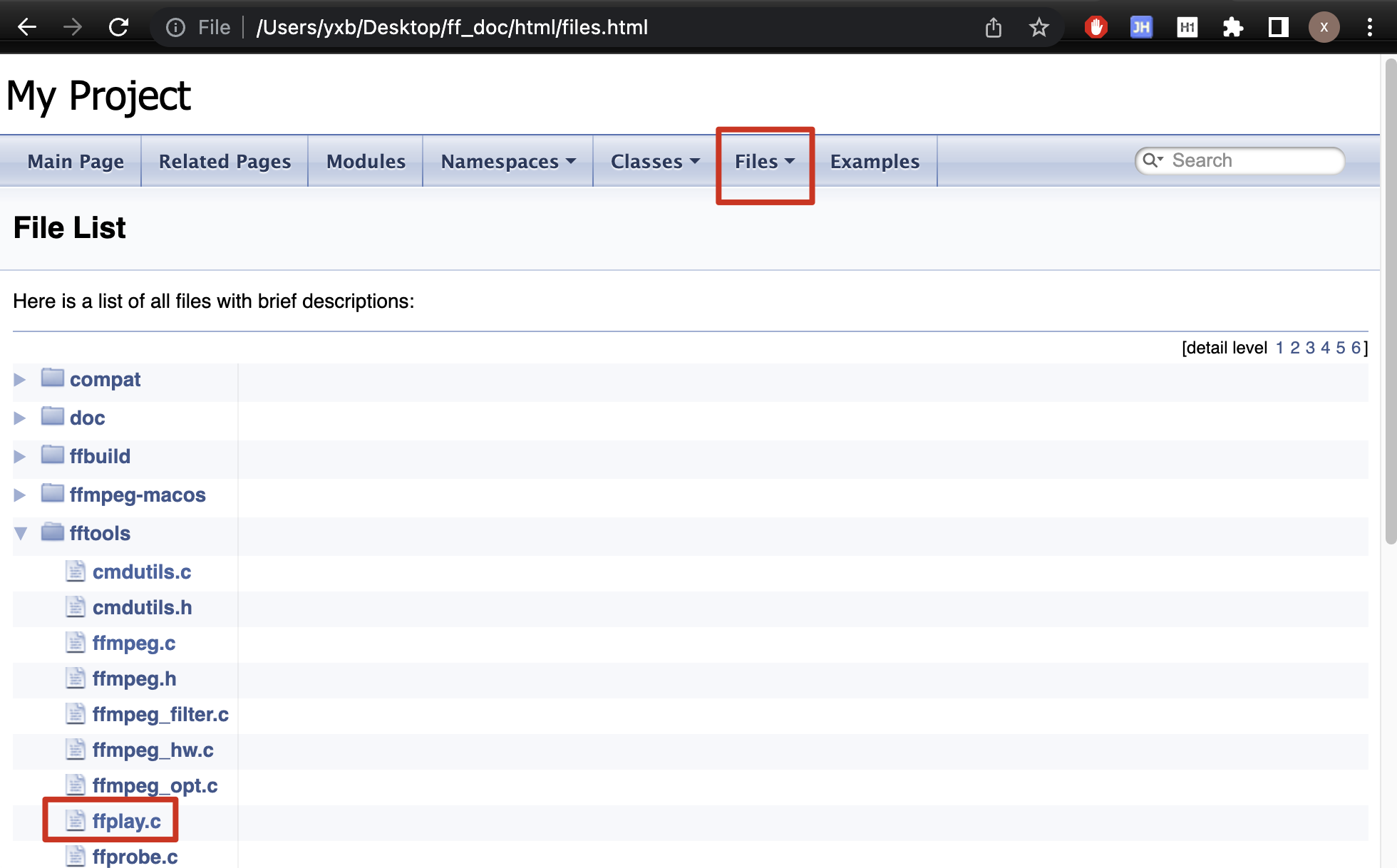

文档生成目录下，打开html/index.html

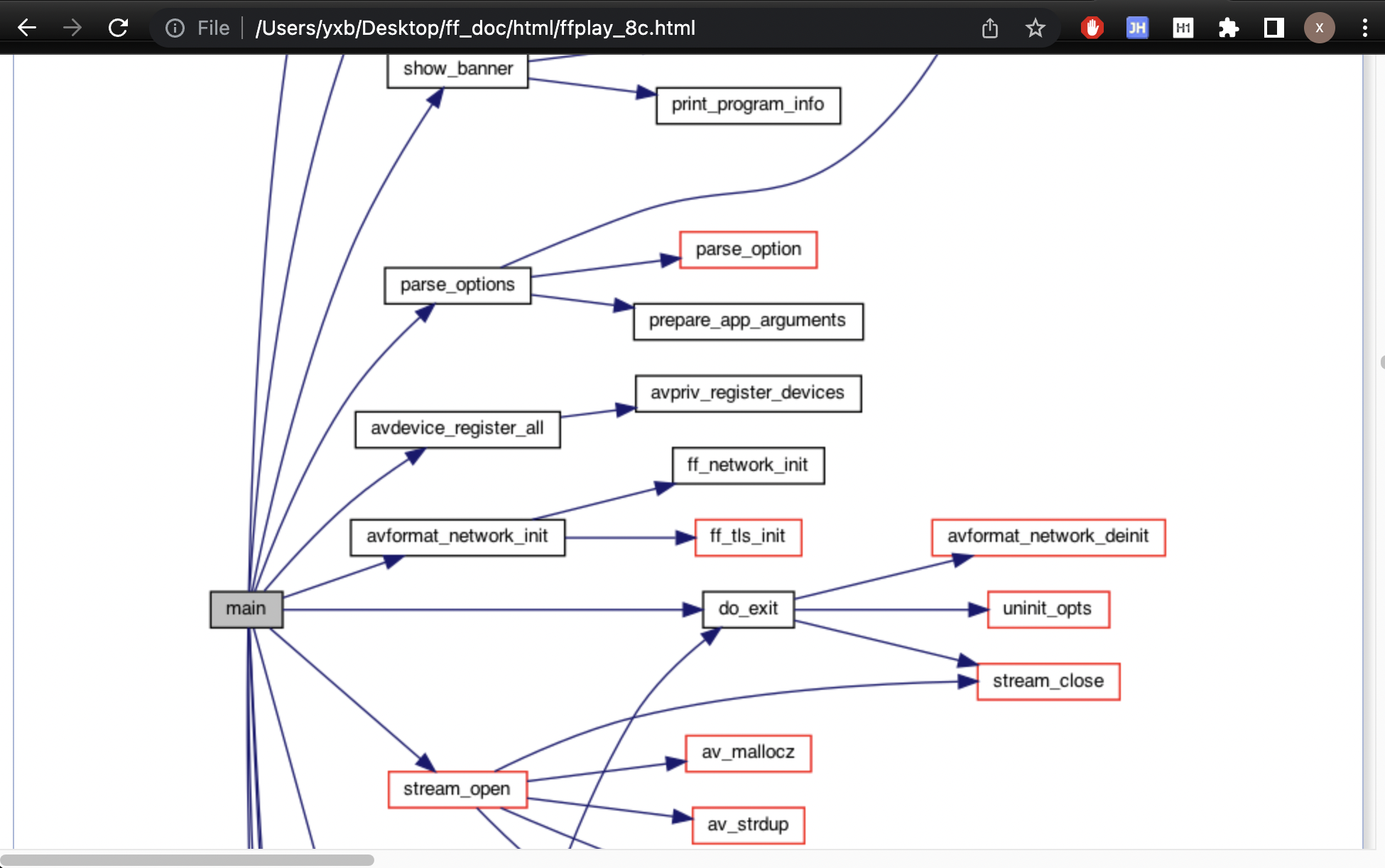

可以看到生成的函数调用图
